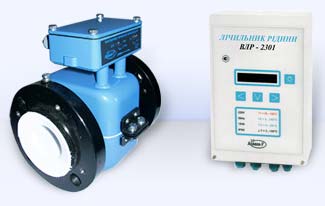

Расходомеры ВЛР2301

Отличительные особенности расходомера модели ВЛР2301

Измерение расхода и объема. Наличие архива показаний. Наличие входов для измерения давления и температур. В комплекте прибора один расходомерный участок. Наличие токового выхода и RS 232. Измерительно-вычислительный блок прибора производится в настенном исполнении с индикатором.

Счетчики обеспечивают измерение, индикацию и преобразование в выходные унифицированные электрические сигналы значения расхода, а также измерение и индикацию объема жидкости нарастающим итогом с нормированной погрешностью в диапазоне от 4 до 100 % выбранного наибольшего расхода Q max, приведенного в таблице 1, для каждого условного внутреннего диаметра первичного преобразователя.

Таблица 1

Примечание - Под наибольшим расходом Q max подразумевается значение расхода, при котором счетчики обеспечивают свои метрологические характеристики при непрерывной работе.

Счетчики обеспечивают индикацию следующих параметров:

• расхода жидкости в трубопроводе (Q1), м³/ч и т/ч;
• суммарным нарастающим итогом количества жидкости, прошедшей через трубопровод (V1), м³ и т;
• значений двух температур, например, жидкости в трубопроводах (T1 и T2, при наличии термопреобразователей), ° С;
• значений двух входных параметров в соответствии с выбранным пределом измерения (Р1 и Р2, при наличии соответствующих датчиков);
• сопротивления термопреобразователей в трубопроводах (при их наличии), Ом;
• значений двух входных постоянных токов, соответствующих входным параметрам (Р1 и Р2, при их наличии), мА;
• времени работы счетчика в режиме счета количества жидкости, (ТРАБ), ч;
• текущего времени и даты;
• значения условного внутреннего диаметра используемого пер-вичного преобразователя;
• соответствия выходных электрических сигналов постоянного тока (I1, I2) и их диапазонов или частотных выходных сигналов (F1, F2) выбранным потребителем измеряемым параметрам;
• выбранных потребителем пределов измерения входных параметров (Р1, Р2) и соответствующих им диапазонов входных постоянных токов;
• заводского номера и модификации счетчика;
• заводского номера первичного преобразователя;
• включения или выключения канала интерфейса (RS232);
• режима работы счетчика <Счет>/<Стоп> ;
• типа выбранной потребителем номинальной статической харак-теристики используемых термопреобразователей (100П, Pt100, 100M);
• выбранного потребителем значения наибольшего расхода (Q1max);
• запрограммированного потребителем минимального значения рас-хода в трубопроводе (Q1min), в процентах от наибольшего расхода, при котором счетчик фиксирует ошибку.

Примечание - В скобках приведены обозначения параметров, соответствующих символам на индикаторе счетчика.

Счетчик фиксирует и обеспечивает индикацию времени начала и окончания, а также идентификационный код ошибок, возникающих в работе системы водо- или теплоснабжения или самого счетчика при его работе в режиме < Счет > .

Счетчик в режиме < C чет> вычисляет, регистрирует и хранит в течение 20 - 40 суток во внутренней энергонезависимой памяти средне-часовые значения следующих параметров:

• расхода жидкости в трубопроводе в м³/ч;
• двух температур в °С;
• двух входных параметров.

Счетчик в режиме <Счет> вычисляет, регистрирует и хранит в течение не менее 1 года во внутренней энергонезависисмой памяти значения следующих параметров:

• среднесуточного расхода жидкости в м³/ч;
• двух среднесуточных температур в °С;
• объема жидкости нарастающим итогом на 00 ч 00 мин каждых суток в м³;
• времени работы счетчика в режиме <Счет> на 00 ч 00 мин каждых суток в ч.

Все статистические данные могут быть считаны из памяти счетчика при помощи последовательного интерфейса RS232.

Счетчики в сответствии с заказом потребителя имеют два выходных электрических сигнала постоянного тока, диапазон которых потребитель выбирает из ряда: 0 - плюс 5, 0 - плюс 20, плюс 4 - плюс 20мА.

Счетчики обеспечивают преобразование в выходные электрические сигналы постоянного тока двух параметров в диапазоне от 4 до 100 % их значения по выбору потребителя из следующего ряда:

• расхода жидкости в трубопроводе;
• измеряемой температуры в первом или втором канале;
• измеряемого входного параметра в первом или втором канале.

При этом наибольшему значению диапазона изменения выходного сигнала соответствует 100 % значения выбранного параметра.

Счетчики при наличии соответствующих термопреобразователей обеспечивают измерение значений двух температур (например, теплоносителя в трубопроводах).

Рабочий диапазон измерения температуры - от 0 до 150 °С.

Счетчики при наличии соответствующих датчиков с унифицированными выходными сигналами постоянного тока обеспечивают измерение значений двух входных параметров (например, давления в трубопроводах).

Пределы измерения входных параметров равны 0,4; 0,6; 1,0; 1,6; 2,5; 4,0 и выбираются самим потребителем. Диапазон входного постоянного тока, соответствующий выбранному пределу измерения входного параметра выбирается потребителем из ряда: 0 - плюс 5, 0 - плюс 20, плюс 4 - плюс 20 мА.

Пределы допускаемой относительной основной погрешности счетчиков при измерении объема жидкости нарастающим итогом d_V, а также при измерении и индикации расхода жидкости в трубопроводе d при скорости потока жидкости V от 1 до 10 м/с равны ± 0,5 % .

При скорости потока жидкости V < 1 м/с пределы относительной основной погрешности определяются по формуле:

d = ± (0,25 + ) % , где К1 - коэффициент, К1 = 0,25 м/с.

В справочном приложении приведены диапазоны измеряемых расходов с относительной погрешностью ± 0,5 % и ориентировочные значения наименьших расходов, измеряемых с относительной погрешностью, пределы которой вычислены по вышеприведенной формуле.

Примечание. Измерение расхода жидкости, его индикация и пре-образование в выходные унифицированные сигналы, а также измерение объема жидкости нарастающим итогом жестко связаны между собой рабочей программой и цифровой логикой счетчика, что исключает возникновение между ними разницы. Поэтому в дальнейшем в руководстве по эксплуатации используется только один термин - измерение.

Пределы допускаемой приведенной основной погрешности счетчиков при измерении входных параметров равны ± 0,5 % .

Пределы допускаемой абсолютной основной погрешности счетчиков при измерении температуры (без учета погрешности самих термопреобразователей) равны ± (0,2 + 0,001t) °С, где t - измеряемая температура в градусах Цельсия.

Пределы допускаемой приведенной основной погрешности преобразования счетчиками выбранного параметра в выходной электрический сигнал постоянного тока (при его наличии) равны ± 1,0 % от диапазона изменения выходного электрического сигнала постоянного тока (без учета погрешности измерения самого параметра).

Счетчики имеют встроенный таймер реального времени, обеспечивающий вычисление и индикацию времени работы счетчика в режиме счета количества жидкости.

Относительная погрешность вычисления времени работы не более ± 0,1 % и гарантируется параметрами применяемого таймера.

Срок службы литиевой батарейки питания микросхемы таймера не менее 6 лет. По истечении срока службы батарейки рекомендуется ее замена на предприятии - изготовителе счетчика или в организации, имеющей договор с предприятием - изготовителем. При неисправности батарейки или микросхемы таймера возможны сбои в показаниях текущего времени, даты, накопленных значений количества жидкости и времени работы счетчика, при этом в памяти счетчика фиксируется ошибка.

Максимальная длина линии связи между первичным преобразователем и вычислительным блоком не должна превышать 100 м.

Сопротивление каждого провода четырехпроводной линии связи между вычислительным блоком и термопреобразователями не должно превышать 100 Ом.

Состав базового комплекта счетчика жидкости

1. Один первичный измерительный преобразователь ЕК резьбового или фланцевого подсоединения (в дальнейшем . первичный преобразователь), устанавливаемый на трубопроводе с протекающей жидкостью.
2. Один измерительно-вычислительный блок ИВБ4 (в дальнейшем . вычислительный блок).
3. Соединительные кабели питания и сигнала – 2х10м.

Лист заказ счетчика приведен ниже:

Пример обозначения счетчика жидкости ВЛР2301 с первичными преобразователями ЕК, с условным внутренним диаметром 25 мм, покрытием - фторопласт, материалом электродов AISI 316, резьбового подсоединения с монтажными штуцерами с фаской из конструкционной стали, двумя выходными электрическими сигналами постоянного тока, двумя термопреобразователями с номинальной статической характеристикой 100П, с длиной погружаемой части 80 мм, без датчиков давления, без программного обеспечения, без интерфейсного кабеля при его заказе:

"Расходомер-счетчик жидкости ВЛР2301-ЕК-25-Ф-AISI 316-Р1-Т-1-1-0-0-0".

Загрузить паспорт ВЛР2301 (pdf 578 Кб)

Дополнительную информацию можно получить в офисе.
