Описание теплосчетчика модели CA97/1

Теплосчетчики СA97/1 (в дальнейшем - теплосчетчики) предназначены для измерения и коммерческого учета количества теплоты (тепловой энергии, обусловленной изменением температуры теплоносителя) в закрытых и открытых системах теплоснабжения, потребляемого жилыми, общественными, коммунально-бытовыми зданиями, промышленными предприятиями, а также для использования в автоматизированных системах учета, контроля и регулирования тепловой энергии.

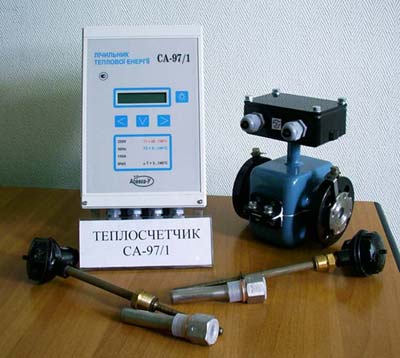

теплосчётчик СА97

Состав базового комплекта счетчика тепла СА97/1

  • Один первичный измерительный преобразователь ПРН фланцевого подсоединения (в дальнейшем - первичный преобразователь), устанавливаемый на прямом или обратном трубопроводе;
  • Один измерительно-вычислительный блок ИВБ (в дальнейшем - измерительный блок);
  • Один комплект из двух термопреобразователей сопротивления с номинальной статической характеристикой 100П или 100М, или Pt100 (в дальнейшем - термопреобразователи).

Устройство и принцип работы теплосчетчика


Теплосчетчики состоят из первичного преобразователя (датчика расхода), устанавливаемого на прямом (подающем) или обратном трубопроводе, измерительного блока и двух термопреобразователей, устанавливаемых на прямой и обратный трубопровод.

Теплосчетчики производят измерение потребляемого количества теплоты путем обработки информации в микропроцессорном блоке о расходе теплоносителя и разности его теплосодержания до и после потребителя теплоты. Вычисление и накопление суммарным итогом количества теплоты E в МВт ч производится по формуле:
формула

Где:

Q - объемный расход теплоносителя в трубопроводе (прямом или обратном), на котором установлен первичный преобразователь, м3/ч;
r - удельная плотность теплоносителя в трубопроводе (прямом или обратном), на котором установлен первичный преобразователь, кг/м3;
h1, h2 - удельная энтальпия теплоносителя соответственно в прямом и обратном трубопроводе, МВт ч/кг;
T1, T2 - время соответственно начала и конца измерения и накопления, ч.

Основные технические характеристики


Теплосчетчики СА97/1 осуществляют автоматическое измерение и индикацию:

текущего значения объемного и массового расхода теплоносителя в прямом или обратном трубопроводе;
температуры теплоносителя в прямом и обратном трубопроводе;
давления теплоносителя в двух любых точках системы теплоснабжения (при подключенных внешних датчиках давления);
даты с указанием года, месяца, числа и времени с указанием часов, минут, секунд.

вычисление и индикацию:

разности температур теплоносителя в прямом и обратном трубопроводах;
потребляемой тепловой мощности.

вычисление, накопление, хранение и индикацию:

суммарных нарастающим итогом объема и массы (в дальнейшем - количества) теплоносителя, протекающего по трубопроводу, на котором установлен первичный преобразователь;
суммарного нарастающим итогом потребляемого количества теплоты;
времени работы теплосчетчика в режиме счета количества теплоты.

Теплосчетчики осуществляют вычисление и хранение как часовой, так и суточной статистической информации об измеряемых параметрах системы теплоснабжения, а также производят фиксацию и индикацию наличия нештатных ситуаций в своей работе и работе системы теплоснабжения.

Теплосчетчики имеют стандартный последовательный интерфейс RS232 или RS485 (в зависимости от заказа), через который можно считывать как текущие, так и статистические данные параметров системы теплоснабжения, а также данные о состоянии самого теплосчетчика.

По заказу потребителя в комплект поставки теплосчетчика может входить интерфейсный кабель с разъемом для подключения переносных и стационарных внешних устройств сбора данных к интерфейсному выходу теплосчетчика и программное обеспечение, позволяющее потребителю считывать из памяти теплосчетчика статистические данные и текущие параметры системы теплоснабжения и формировать отчетные ведомости.

Схема установки СА97/1 в систему теплоснабженния:



shema
