Предназначение счетчика жидкости
Cчетчики жидкости VA2305 М (в дальнейшем - счетчики) предназначены для измерения нарастающим итогом объема протекающей через них холодной или горячей жидкости (теплоносителя) с удельной электрической проводимостью от 10-3 до 10 См/м, а также преобразования расхода жидкости в выходной электрический частотный сигнал с заданной ценой импульса (импульсный сигнал).
Cчетчики применяются и как самостоятельные приборы, и в составе теплосчетчиков для коммерческого и технологического учета объема жидкости (теплоносителя) в системах тепло- и водоснабжения жилых, общественных, коммунально-бытовых зданий, промышленных предприятий, в том числе в пищевой промышленности, а также для использования в автоматизированных системах учета и контроля.
Счетчики жидкости измеряют в зависимости от исполнения (при наличии индикатора), индицируют:
-
значения общего объема протекшей через счетчик жидкости в прямом V0 и, при соответствующем заказе, в обратном 0V направлении, накопленного суммарным итогом за все время его работы в исправном состоянии;
-
значения нормированного объема в прямом Vс и, при соответствующем заказе, в обратном cV направлении, накопленного счетчиком суммарным итогом в течение времени, когда значение расхода находилось в диапазоне измерения с нормированной погрешностью;
- значение расхода протекающей через счетчик жидкости;
- время нахождения счетчика во включенном состоянии Т0;
- время нахождения счетчика в исправном состоянии Тn;
-
два времени счета нормированного объема в прямом Тс и, при соответствующем заказе, в обратном cT направлении;
- наличие ошибок в работе счетчика.
Cчетчики по заказу потребителя могут иметь стандартный последовательный интерфейс RS232 или RS485, через который можно считывать все вышеперечисленные параметры.

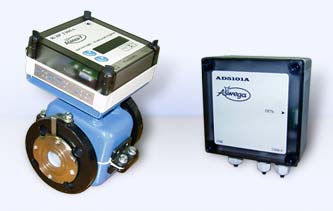

Счетчик жидкости функционально состоит из:
-
первичного измерительного преобразователя ЕКМ фланцевого подсоединения (далее - первичный преобразователь);
-
электронного блока, конструктивно расположенного на первичном преобразователе и осуществляющего измерение расхода, преобразование его в выходной электрический частотный сигнал, измерение и накопление объемов и диагностику самого счетчика.
Технические характеристики счетчика жидкости
Значения наибольших расходов счетчиков для различных условных диаметров приведены в таблице 1.
Таблица 1
Условный диаметр, D n , мм | 10 | 15 | 25 | 40 | 50 | 80 | 100 |
Наибольший расход, q max, м3/ч | 3,15 | 6,30 | 20,00 | 50,00 | 80,00 | 200,00 | 315,00 |
Счетчики имеют следующие выходные электрические сигналы:
- частотный (OUT) с заданной по заказу потребителя ценой импульса в соответствии с таблицей 2;
- частотный (TEST) с ценой импульса в 10 раз меньше , чем по выходу OUT;
- стандартные сигналы интерфейса RS232 или RS485.
Примечание. Выход частотных сигналов представляет собой оптореле с замыкающим контактом со следующими параметрами:
- максимальный коммутируемый постоянный ток не более 0,1 А;
- максимальное коммутируемое постоянное напряжение не более 60 В;
- время нахождения в замкнутом состоянии 5 мс;
- сопротивление в замкнутом состоянии не более 2 Ом.
Условный диаметр счетчиков, Dn , мм |
Цена импульса электрического частотного сигнала на выходе (OUT), с , л/имп |
||||
10 | 0,01 |
0,02 |
0,05 |
0,1 |
0,2 |
15 | 0,02 | 0,05 | 0,10 | 0,2 | 0,5 |
25 | 0,10 | 0,20 | 0,50 | 1,0 | 2,0 |
40 | 0,20 | 0,50 | 1,00 | 2,0 | 5,0 |
50 | 0,25 | 1,00 | 2,00 | 5,0 | 10,0 |
80 | 1,00 | 2,00 | 5,00 | 10,0 | 20,0 |
100 | 1,00 | 2,00 | 5,00 | 10,0 | 20,0 |
Счетчики с возможностью измерения объемов в прямом и обратном направлении потока жидкости имеют дополнительный выходной сигнал направления потока жидкости - замыкающий контакт оптореле с электрическими параметрами, аналогичными выходному частотному сигналу (при обратном направлении потока жидкости контакт постоянно замкнут).
Счетчики в зависимости от наличия индикатора, реверса и интерфейса имеют исполнения, приведенные в таблице 3.
Таблица 3
Обозначение документа |
Индикатор | Реверс | Интерфейс | ||||
нет | есть | нет | Есть | нет | RS232 | RS485 | |
AW.408.19.01 Х | Х | Х | х | ||||
AW.408.19.02 Х | Х | Х | х | ||||
AW.408.19.03 Х | Х | Х | Х | ||||
AW.408.19.04 Х | Х | Х | Х | ||||
AW.408.19.05 Х | Х | Х | Х | ||||
AW.408.19.06 Х | Х | Х | Х | ||||
AW.408.19.07 Х | Х | Х | Х | ||||
AW.408.19.08 Х | Х | Х | Х | ||||
AW.408.19.09 Х | Х | х | Х | ||||
AW.408.19.10 Х | Х | Х | Х | ||||
AW.408.19.11 Х | Х | Х | Х | ||||
AW.408.19.12 Х | х | Х | Х |
Условное обозначение исполнений счетчиков без индикатора - VA2305M, с индикатором . VA2305M А .
Счетчики имеют три или четыре (при соответствующем заказе) счетчика времени наработки, обеспечивающих отсчет времени нахождения счетчика во включенном состоянии Т0, в исправном состоянии Тn и времени работы в режиме накопления нормированного объема жидкости, протекающего через счетчик в прямом направлении Тc или в обратном направлении cТ.
Относительная погрешность отсчета времени не более ± 0,05 % и гарантируется параметрами применяемых комплектующих элементов счетчиков времени наработки.
Значения давления в трубе счетчиков:
- рабочего 2,5 МПа (25 кгс/см2);
- пробного 3,8 МПа (38 кгс/см2).
Максимальная температура жидкости в трубе первичного преобразователя счетчиков:
- 150 ° С - для счетчиков исполнений VA2305M (без индикатора);
- 120 ° С - для счетчиков исполнений VA2305M А (с индикатором).
Питание счетчиков осуществляется от стабилизированного источника постоянного тока номинальным напряжением от 6 до 8 В.
Ток, потребляемый счетчиками, не превышает 200 мА.

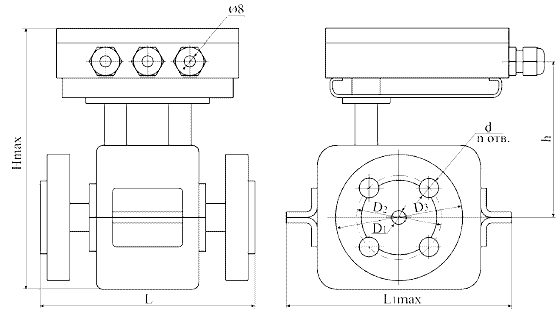

Габаритные, установочные и присоединительные размеры счетчиков приведены на рисунке 1.
Условный диаметр счетчика, Dn , мм |
Размер, мм | |||||||||||
Hmax* | L | L1max | h | D1 | D2 | D3 | d | n | ||||
10 | 190 | 155±3 | 165 | 110 | 10 | 60 | 90 | 14 | 4 | |||
15 | 190 | 155±3 | 165 | 110 | 15 | 65 | 95 | 14 | 4 | |||
25 | 195 | 155±3 | 165 | 110 | 25 | 85 | 115 | 14 | 4 | |||
40 | 230 |
|
195 | 124 | 40 | 110 | 145 | 18 | 4 | |||
50 | 235 |
|
195 | 124 | 50 | 125 | 160 | 18 | 4 | |||
80 | 270 |
|
225 | 140 | 80 | 160 | 195 | 18 | 8 | |||
100 | 300 |
|
245 | 156 | 100 | 190 | 230 | 22 | 8 |
Время установления рабочего режима счетчиков - не менее 0,5 ч .
Пределы максимально допускаемой относительной погрешности измерения объема и преобразования расхода жидкости в выходной электрический частотный сигнал с заданной ценой импульса, в сигнал интерфейса и индикации расхода жидкости, а также измерения и индикации объема жидкости нарастающим итогом d, %, для прямого и обратного (при соответствующем заказе) направления потока жидкости равны:
- ± 1 % - в диапазоне расхода от 0,001q max до q max;
- ± 1 % - в диапазоне расхода от 0,01q max до q max;
- ± 2 % - в диапазоне расхода от 0,001q max до 0,01q max.
Примечание. В точке 0,01q max пределы максимально допускаемой относительной погрешности равны ± 1 % .
Лист заказа
Исполнение счетчика
- c индикатором;
- без индикатора.
Пределы максимально допускаемой относительной погрешности:
- ± 1% в диапазоне расхода от 0,001 q max до q max;
- ± 1 % - в диапазоне расхода от 0,01 q max до q max;
- ± 2 % - в диапазоне расхода от 0,001q max до 0,01q max.
Блок питания:
- без блока питания;
- AD5101A (без аккумулятора, без индикатора);
- AD5101B (с аккумулятором, без индикатора);
- AD5101C (без аккумулятора, с индикатором);
- AD5101D (с аккумулятором, с индикатором);
Условный диаметр счетчика:
- 10;
- 15;
- 25;
- 40;
- 50;
- 80;
- 100.
Измерение объема и преобразование расхода жидкости в выходные сигналы:
- только в прямом направлении;
- в прямом и обратном направлении.
Цена импульса: (в соответствии с таблицей 2)
Стандартный последовательный интерфейс:
- нет;
- RS232;
- RS485.
Дополнительную информацию можно получить в офисе.
