Описание теплосчетчика модели CA97/2

Теплосчетчики СA97/2 (в дальнейшем теплосчетчики) предназначены для измерения и коммерческого учета количества теплоты (тепловой энергии, обусловленной изменением температуры теплоносителя) в открытых системах теплоснабжения, потребляемого жилыми, общественными, коммунально-бытовыми зданиями, промышленными предприятиями, а также для использования в автоматизированных системах учета, контроля и регулирования тепловой энергии.

complex

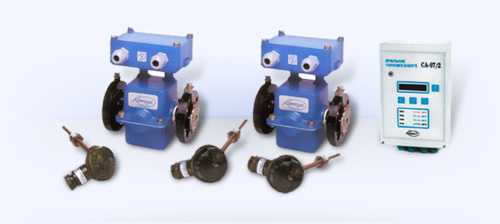

Состав базового комплекта счетчика тепла СА97/2

Два первичных измерительных преобразователя расхода теплоносителя ПРН фланцевого подсоединения (в дальнейшем - первичные преобразователи), устанавливаемые на прямом и обратном трубопроводе;
Один измерительно-вычислительный блок ИВБ (в дальнейшем . измерительный блок);
Один комплект из двух или трех (по заказу потребителя) термопреобразователей сопротивления с номинальной статической характеристикой 100П или 100М, или Pt100 (в дальнейшем - термопреобразователи);

Устройство и принцип работы теплосчетчика

Теплосчетчики состоят из двух первичных преобразователей (датчиков расхода теплоносителя), устанавливаемых на прямом (подающем) и обратном трубопроводах, измерительного блока и двух или трех термопреобразователей, устанавливаемых на прямой, обратный трубопровод и трубопровод холодной воды (при наличии).

Теплосчетчики производят измерение потребляемого количества теплоты путем обработки информации в микропроцессорном блоке о расходе теплоносителя и разности его теплосодержания до и после потребителя теплоты. Вычисление и накопление суммарным итогом количества теплоты E в МВт ч производится по формуле:

formula2

Где:

Q1, Q2 - объемный расход теплоносителя соответственно в прямом и обратном трубопроводах, м3/ч;
r1, r2 - удельная плотность теплоносителя соответственно в прямом и обратном трубопроводах, кг/м3;
h1,h2,h3 - удельная энтальпия теплоносителя соответственно в прямом и обратном трубопроводах и трубопроводе холодного водоснабжения, МВт ч/кг;
T1, T2 - время соответственно начала и конца измерения и накопления, ч.

Основные технические характеристики

теплосчетчики СА97/2 осуществляют автоматическое измерение и индикацию:
текущего значения объемного и массового расхода теплоносителя в прямом и обратном трубопроводе;
температуры теплоносителя в прямом и обратном трубопроводах и трубопроводе холодной воды, используемой для подпитки системы теплоснабжения на источнике теплоты;
давления теплоносителя в двух любых точках системы теплоснабжения (при подключенных внешних датчиках давления);
даты с указанием года, месяца, числа и времени с указанием часов, минут, секунд;
данных основных настроек;
разности температур теплоносителя в прямом и обратном трубопроводах;
потребляемой тепловой мощности.

вычисление, накопление, хранение и индикацию:

суммарных, нарастающим итогом, объемов и массы (далее - количества) теплоносителя, протекающего по трубопроводам;
суммарного, нарастающим итогом, потребляемого количества теплоты;
времени работы теплосчетчика в режиме счета количества теплоты.

Теплосчетчики осуществляют вычисление и хранение как часовой, так и суточной статистической информации об измеряемых параметрах системы теплоснабжения, а также производят фиксацию и индикацию наличия нештатных ситуаций в своей работе и работе системы теплоснабжения.

Теплосчетчики имеют стандартный последовательный интерфейс RS232 или RS485 (в зависимости от заказа), через который можно считывать как текущие, так и статистические данные параметров системы теплоснабжения, а также данные о состоянии самого теплосчетчика.

По заказу потребителя в комплект поставки теплосчетчика может входить интерфейсный кабель с разъемом для подключения переносных и стационарных внешних устройств сбора данных к интерфейсному выходу теплосчетчика и программное обеспечение, позволяющее потребителю считывать из памяти теплосчетчика статистические данные и текущие параметры системы теплоснабжения и формировать отчетные ведомости.

Схема установки СА97/2 в систему теплоснабженния:

shema2
